结构 使用良好刚性大理石为基座的水平长度测量系统 X轴： 525/1,115 mm(20.67/43.90 in)量程的激光干涉仪 Z轴： 采用Heidenhain高精度反射式光栅尺80 mm(3.15in) 驱动方式 X轴： 气浮导轨，手动移动轻便快捷 Y轴： 测微计手动移动范围25mm(0.98 in)(模拟或数字)Z軸: 电动驱动升降台，定位快速准确，三种驱动速度可根据需要调整使用 测量力加载 经过标定的测力重锤 操作 ●手动操作主轴 ●带有气动导轨，可以快速移动头座和尾座 ●使用按钮控制工作台面的电动升降 | 技术特点 ●可实现大量程的全程测量 ●100%符合阿贝原理的测量系统 ●系统可修正温度和条压对激光干涉仪的影响 (湿度修正可选) ●激光产生器独立于仪器主体结构外，通过光纤导入测量系统 ●计算机辅助寻找拐点以及系统误差自动修正 ●测力在测量过程中恒定准确 ●工作台承重可达25kg (55Ibs),Z轴具有很高的定位精度 ●可在静态和动态测量模式时自动寻找拐点 ●丰富的测量手段(适用于大尺寸工件的测量同时胜任小工件结构测量) ●功能先进和种类丰富的模块化附件，可以为客户提供各种测量 ●任务解决方案，实现对螺纹、锥体、锥螺纹、齿轮、球体等多种任务的测量 型号版本 ULM800 L-E ULM1500 L-E |
结构
使用良好刚性大理石为基座的水平长度测量系统
X轴： 525/1,115 mm(20.67/43.90 in)量程的激光干涉仪
Z轴： 采用Heidenhain高精度反射式光栅尺80 mm(3.15in)
驱动方式
X轴： 气浮导轨，手动移动轻便快捷
Y轴： 测微计手动移动范围25mm(0.98 in)(模拟或数字)Z軸: 电动驱动升降台，定位快速准确，三种驱动速度可根据需要调整使用
测量力加载
经过标定的测力重锤
操作
●手动操作主轴
●带有气动导轨，可以快速移动头座和尾座
●使用按钮控制工作台面的电动升降
技术特点
●可实现大量程的全程测量
●100%符合阿贝原理的测量系统
●系统可修正温度和条压对激光干涉仪的影响(湿度修正可选)
●激光产生器独立于仪器主体结构外，通过光纤导入测量系统
●计算机辅助寻找拐点以及系统误差自动修正
●测力在测量过程中恒定准确
●工作台承重可达25kg (55Ibs),Z轴具有很高的定位精度
●可在静态和动态测量模式时自动寻找拐点
●丰富的测量手段(适用于大尺寸工件的测量同时胜任小工件结构测量)
●功能先进和种类丰富的模块化附件，可以为客户提供各种测量
●任务解决方案，实现对螺纹、锥体、锥螺纹、齿轮、球体等多种任务的测量

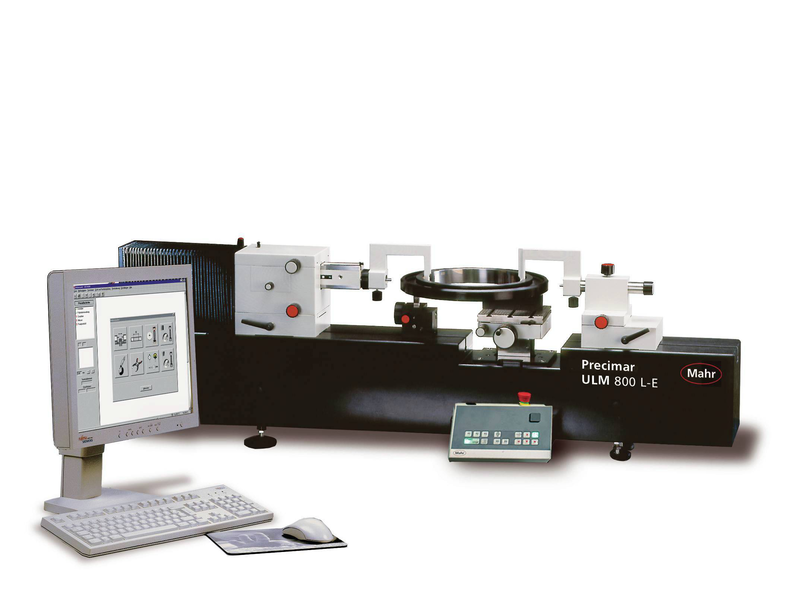

| PRECIMAR ULM 300-E/600-E/1000-E/1500-E/800 L-E/1500 L-E | |||||||||
| 技术参数 | |||||||||
| 测量范围 | ULM 300E | ULM 600-E/1000-E/1500-E | ULM 800 L-E/1500 L-E | ||||||
| 外尺寸测量范围 | 直接测量 比较测量 | 0~100 0~305 | 0~100 0~640/1,060/1,560 | 0~525/1,115 0~830/1,620 | |||||
| 内尺寸测量范围 | 0.5~150 | 0.5～485/905/1,405 | 0.5~670/1,465 | ||||||
| 光面锥测量范围 | 外尺寸 内尺寸 | 0~305 4~150 | 0~640/1,060/1,560 4~485/905/1,405 | 0~830/1,620 4~675/1,465 | |||||
| 圆柱螺纹 | 外尺寸d2(P=0.2~6) 内尺寸D2(P=0.45～6) 螺距(P/T) | 0.8～200* 2.6~150 | 0.8~200*0.8~200* 2.6~340/760/1,260 (0.35)1.0～5.5(6.5) | 0.8~200* 2.6~530/1,320 (0.35)1.0～5.5(6.5) | |||||
| 锥螺纹 | 外锥螺纹d2 内锥螺纹D2 | 2.6~50 2.6~70 | 2.6～85 2.6~125 | 2.6～85 2.6~125(205) | |||||
| 花键 | 外花键MdK 内花键MdK | 7~295 20~155 | 7~630/1,050/1,550 20~490/910/1,410 | 7~820/1,610 20~680/1,470 | |||||
| 通用量具类 | 千分尺、数字式千分表、 数字式比较表、杠杆表、 两点式内径表、 内径千分尺 | 5～100 最大~100 一 0~305 | 5.0~300/780/780 最大~100 0~360/780/1,280 0~640/1,060/1,560 | 5.0~550/1340 最大~100 0~615/1,205 0~830/1,620 | |||||
| 性能参数 | |||||||||
| X轴长度测量系统 | 分辨率 | 可选0.01 μm或0.1 μm | 可选0.01 μm或0.1 μm | ||||||
| Z轴长度测量系统 | 分辨率 | 0.1 μm | 0.1 μm | ||||||
| 仪器系统 | 长度测量误差MPEE1 重复性 | **)≤(0.09+L/2,000)μm 0.05 μm或0.1 μm | ≤(0.1+L/2,000)μm | ||||||
| 移动速度 | 工作台 测量轴 | 0.015 mm/s;0.3 mm/s;6 mm/s (0~250)mm/s | 0.015 mm/s;0.3 mm/s;6 mm/s | ||||||
| 测量力 | 0.2N;1.0N~4.5N;11N | 0.2 N;1.0~4.5N;11 N | |||||||
| 尺寸、重量、和使用条件 | |||||||||
| 仪器尺寸 | 长x宽x高 | 685x280×480 | 1,080/1,500/2,000×380×480 | 1,500/2,300×380×480 | |||||
| 仪器重量 | kg | 110 | 160/215/280 | 220/325 | |||||
| 工件重量 | 工作台承重 辅助工作台承重 | 25 kg | 25 kg 10 kg | 25 kg 10 kg | |||||
| 电源需求参数 | 仪器，电脑，激光 | 220(110)V;50 Hz～60 Hz; 大约750 VA | 220(110)V;50 Hz～60 Hz;approx. 750 VA | ||||||
| 压缩空气 | - | 3 bar(0.3 MPa) | 3 bar(0.3 MPa) | ||||||
| 压缩空气消耗 | - | ≤4I/分钟在3 bar时 | ≤4I/分钟在3 bar时 | ||||||
| 湿度 | - | ≤60% | ≤60% | ||||||
| 可操作环境温度 | - | +15℃至+35℃ 20℃±0.1K;梯度<0.1K/h | +15℃至+35℃ 20℃±0.1K;梯度<0.1K/h | ||||||
| 注 意 ： | |||||||||
| *使用三针法测量外螺纹的测量范围 | 更大或更小的测量范围可以通过选取特殊附件达到工件的外形尺寸和重量可能会限制 | ||||||||
| 某些情况下可以通过选择附件来获得需要的测量范围 | |||||||||
