| 新型 MarSurf 系列 CD、GD 和 VD 是可提供非常高的速度和灵活性的精密产品。 操作周期改善 65 %，是其速度的有力证据。灵活性在于大测量范围、工件灵活性（甚至高达 80 kg）和简单的固定系统。它还支持可重复性，因此有高精度。 MarSurf VD 有一个独特的功能，就是使用一个系统即可完成高精度的轮廓和粗糙度测量。只需更换 粗糙度测量系统，即可完成高度准确的粗糙度测量。 | |
产品信息 MarSurf 系列的所有机器都在通用平台上运行。 ·高速测轴和自动化测量序列可缩短测量时间 ·创新的固定系统，安装和更换简单快速 ·磁性底板，无需工具便可快速更换测杆 ·宽敞的支撑板和大测量范围：测量大型工件的理想选择 |
|
| 更换测针系统无需工具 优化的测针系统，一个测量站即可实现高精度的粗糙度和轮廓测量： ·运行过程中更换，减少更换时间 ·可以使用轮廓测针系统测量粗糙度，同时有很高的测量范围 ·数字接口，安全性高 ·更换测针系统，保证高准确度的粗糙度测量 |
测量快速且简单 简单的夹持系统能够安全、快速且正确地定位工件。 使用了高速测轴和新测针系统， 测量本身的速度可提高 65%（示例为在销上测量）。 整个流程可使用高速 CNC 测轴和 MarWin 自动完成。 这有助于进一步降低工艺成本。 |
|
新型 MarSurf 系列 CD、GD 和 VD 是可提供非常高的速度和灵活性的精密产品。
操作周期改善 65 %，是其速度的有力证据。灵活性在于大测量范围、工件灵活性（甚至高达 80 kg）和简单的固定系统。它还支持可重复性，因此有高精度。
MarSurf VD 有一个独特的功能，就是使用一个系统即可完成高精度的轮廓和粗糙度测量。只需更换 粗糙度测量系统，即可完成高度准确的粗糙度测量。
产品信息
MarSurf 系列的所有机器都在通用平台上运行。
·高速测轴和自动化测量序列可缩短测量时间
·创新的固定系统，安装和更换简单快速
·磁性底板，无需工具便可快速更换测杆
·宽敞的支撑板和大测量范围：测量大型工件的理想选择

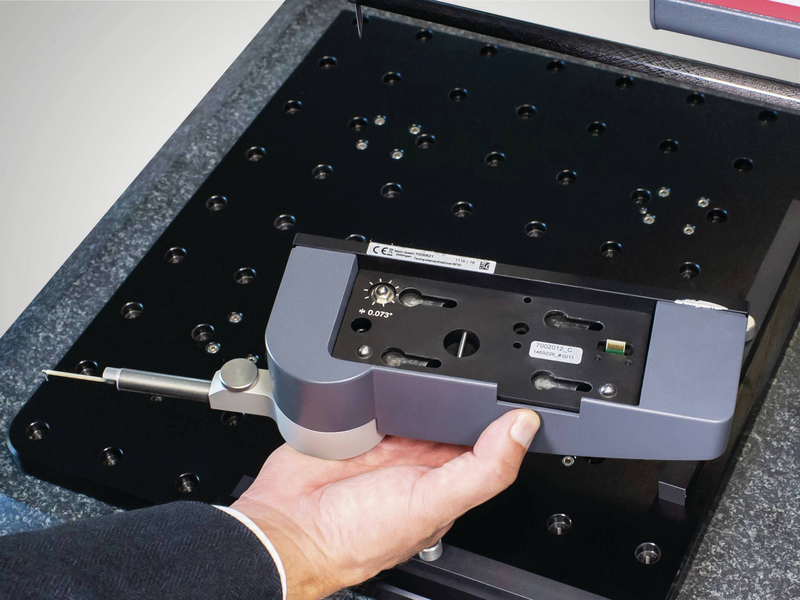

更换测针系统无需工具
优化的测针系统，一个测量站即可实现高精度的粗糙度和轮廓测量：
·运行过程中更换，减少更换时间
·可以使用轮廓测针系统测量粗糙度，同时有很高的测量范围
·数字接口，安全性高
·更换测针系统，保证高准确度的粗糙度测量

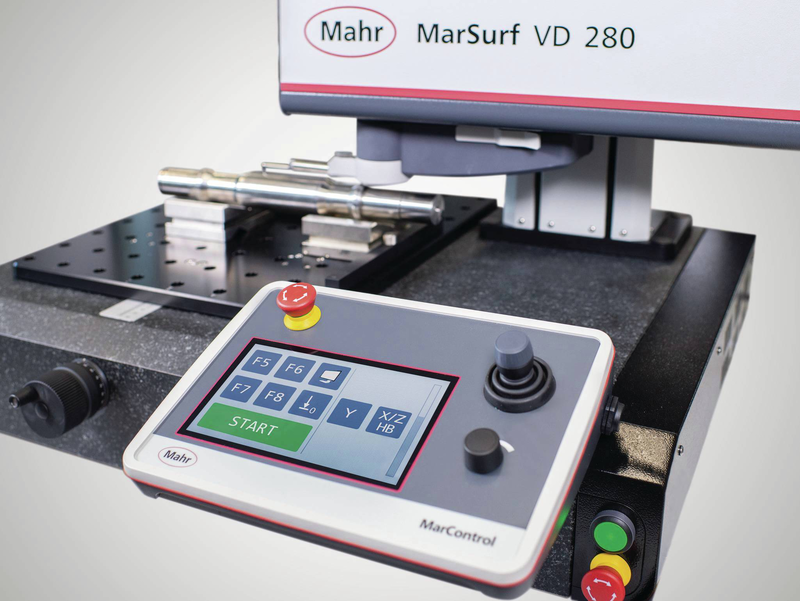

测量快速且简单
简单的夹持系统能够安全、快速且正确地定位工件。使用了高速测轴和新测针系统，测量本身的速度可提高 65%（示例为在销上测量）。
整个流程可使用高速 CNC 测轴和 MarWin 自动完成。这有助于进一步降低工艺成本。
| MarSurf VD 280 | 产品编号 6269022 | |
| 分辨率 | 带粗糙度测头系统： 测量范围 1：2.0 nm 测量范围 2：0.2 nm 带轮廓测头系统： ≤ 6 nm（使用 210 mm 测杆） |
| 扫描长度开始（X 方向） | 0.1 mm |
| 扫描长度末尾（X 方向） | 280 mm |
| 扫描长度 (Lt) | 0.1 - 280 mm |
| 导块偏差 | 带粗糙度测头系统： 0.07 µm / 20 mm 0.35 µm / 60 mm 0.4 µm / 140 mm |
| 测量力 (N) | 带粗糙度测头系统： 0.7 mN 4 mN 至 30 mN，可通过软件调整 |
| 测量速度 | 0.02 mm/s 到 10 mm/s |
| Positioning speed X-axis min. | 0.02 mm/s |
| positioning speed X-axis max. | 200 mm/s |
| 定位速度 (mm/s)，X 轴 | 0.02 - 200 mm/s |
| Positioning speed Z-axis | 0.02 - 50 mm/s |
| Positioning speed Z axis max. | 50 mm/s |
| Positioning speed Z-axis min. | 0.02 mm/s |
| 测头 | 粗糙度测头系统（无导块） 轮廓测头系统 |
| 测杆长度 | 带粗糙度测头系统： 45 mm 至 135 mm 带轮廓测头系统： 210 mm 至 490 mm |
| 重量（毛重） | 200 KG |
| Workpiece weight max. | 90 kg |
| 其他 | manuelle TY |
| 测量范围 mm | 带粗糙度测头系统 500 µm (±250 µm)，用于 45 mm 测杆长度 1500 µm (±750 µm)，用于 135 mm 测杆长度 带轮廓测头系统 70 mm，测杆长 350 mm ≤100 mm，测杆长 490 mm |
