产品信息：

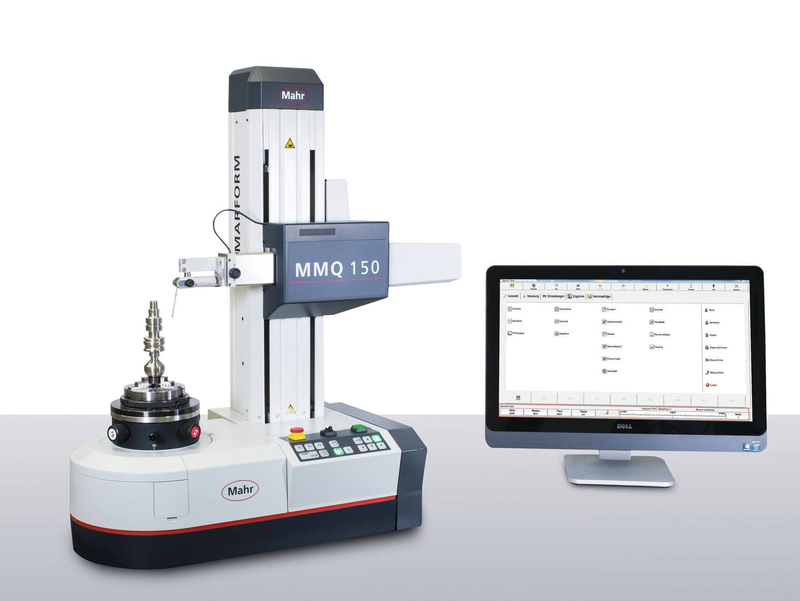

MarForm MMQ 150 - 入门级圆柱度测量技术。MMQ 150 是测试形状和位置公差的自动形状测试仪。
·用于生产中或检测室中
·快速且简便的操作
·测量精度，为圆柱度公差优化
·减少废品，节省时间，降低生产成本
·免维护，高精度机械轴承
T20W电感式探头系统可通用。由于探头具有 190° 角移动的探头臂和探头的各种夹紧选项，因此也可以在难以触及的地方进行测量。为了使探头适应相应的测量任务或工件，您可以将易于互换的探头臂与不同的测量插件组合在一起。
快速的调试、紧凑的设计和简单的操作使您可以快速集成到您的流程中。
| 形状测量仪 MarForm MMQ 150 | |
| 圆度测量设备，C-轴 | |
| 圆度偏差(μm+μm/mm测量高度)** | 0.03+0.0006 |
| 圆度偏差(μm+μm/mm测量高度)* | 0.015+0.0003 |
| 轴向跳动偏差(μm+μm/mm测量半径)** | 0.04+0.0006 |
| 轴向跳动偏差(μm+μm/mm测量半径)* | 0.02+0.0003 |
| 调心调平工作台 | |
| 粗调和微调 | 手动 |
| 工作台直径 | 160 mm |
| 工作台承载能力，中心 | 200N |
| 旋转速度(50 Hz/60 Hz) | 1-6(1/min) |
| 垂直单元，Z-轴 | |
| 电机驱动，测量行程长度 | 250 mm |
| 直线度偏差/100mm** | 0.4 μm |
| 直线度偏差/测量行程全长** | 1 μm |
| 平行度偏差Z/C轴 | 1μm |
| 测量速度 | 0.5-20 mm/s |
| 定位速度 | 0.5-50 mm/s |
| 水平单元，X-轴 | |
| 定位路径，电机驱动 | 150 mm |
| 定位速度 | 0.5-30 mm/s |
| 测量范围 | |
| 测量直径可达 | 210 mm |
| 测量高度可达 | 380 mm |
| 距离C/Z-轴 | 218 mm |
| 尺寸，重量 | |
| 长度 | 803 mm |
| 宽度 | 388 mm |
| 高度 | 883 mm |
| 重量 | 约120 kg |
| 连接数据 | |
| 电压供应 | 100V~240 V |
| 功率 | 180 VA |
| 数据连接到PC | USB 2.0 |
| 安装要求 | |
| 环境温度 | 20℃±1K |
| 湿度 | 40%～70%RL |
