完全针对生产现场使用的测量仪器 新的Mar4D PLQ 4200产品系列的机器允许操作者在一个独特的系统中有效地执行非常大的复杂测量任务。根据机器类型，有多达五个配置的数控轴以提供非常大的灵活性。一个专门开发的控制架构确保这些轴以无与伦比的速度移动。这对操作者来说是一个双赢：只需一次测量，您就可以在非常短的时间内同时检查几个特征，如长度、直径、形状、位置、轮廓、圆度、粗糙度或三维几何形状，如对称度。 测量过程中的可靠性 机器中的监测系统实时记录并补偿外部影响，如温度和振动。 可测量 ≤200mm 直径 可测量 ≤50kg 工件重量 可靠的软件 结构清晰的用户界面使MarWin软件平台对用户非常友好：一次学习，反复应用。 可测量 ≤1,000mm 工件长度 |
|
| Mar4D PLQ 4200 圆柱坐标测量机意味着您完全有能力快速、精确、 可靠地测试您的旋转对称工件。由于集成的多传感器系统，即使是非常高级别的复杂性的工件，您也能找到合适的解决方案。 |
Mar4D PLQ 4200 为您的生产提供了一个通用的机器。因为它允 许您测量旋转对称工件的所有所需特征，例如长度、直径、形状、 位置、轮廓、圆度、粗糙度或三维几何形状（如对称性）——甚至 在一次测量中同时测量几个。 |
|
完全针对生产现场使用的测量仪器
新的Mar4D PLQ 4200产品系列的机器允许操作者在一个独特的系统中有效地执行非常大的复杂测量任务。根据机器类型，有多达五个配置的数控轴以提供非常大的灵活性。一个专门开发的控制架构确保这些轴以无与伦比的速度移动。这对操作者来说是一个双赢：只需一次测量，您就可以在非常短的时间内同时检查几个特征，如长度、直径、形状、位置、轮廓、圆度、粗糙度或三维几何形状，如对称度。
测量过程中的可靠性
机器中的监测系统实时记录并补偿外部影响，如温度和振动。
可测量≤200mm直径
可测量≤50kg工件重量
可靠的软件
结构清晰的用户界面使MarWin软件平台对用户非常友好：一次学习，反复应用。
可测量≤1,000mm工件长度

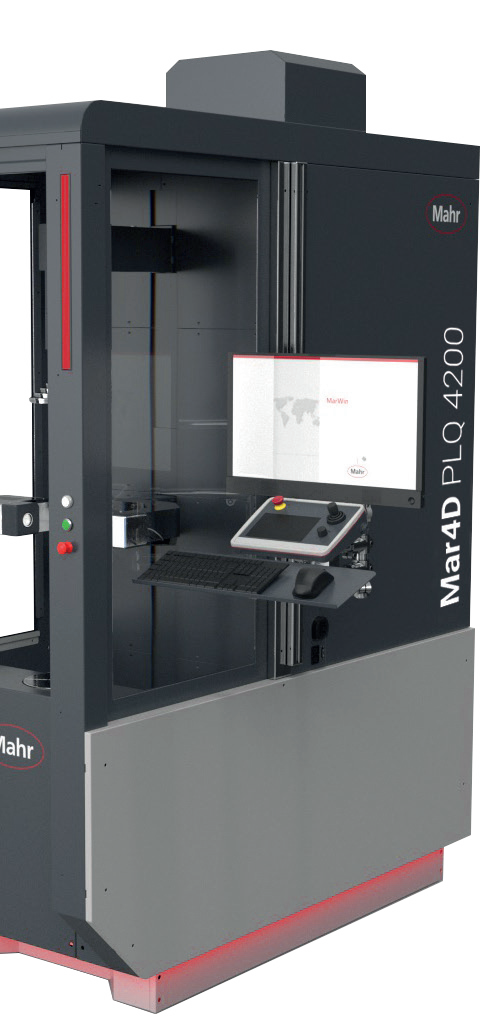

Mar4D PLQ 4200 圆柱坐标测量机意味着您完全有能力快速、精确、 可靠地测试您的旋转对称工件。由于集成的多传感器系统，即使是最 高级别的复杂性的工件，您也能找到合适的解决方案。
Mar4D PLQ 4200 为您的生产提供了一个通用的机器。因为它允 许您测量旋转对称工件的所有所需特征，例如长度、直径、形状、 位置、轮廓、圆度、粗糙度或三维几何形状（如对称性）——甚至 在一次测量中同时测量几个。
Mar4D PLQ 4200-T2 订货号 5554200 | Z = 450 mm，订货号 5554201 | Z = 730 mm，订货号 5554202 | Z = 1,000 mm | |||
| 订货号 | 5554200 | 5554201 | 5554202 |
| 设备尺寸(宽x高x深) | 800x2200X1800 mm | 800x2500X1800 mm | 800x2500X1800 mm |
| 重量 | 约1100 kg | 约1200 kg | 约1300 kg |
| 测量范围(Z方向) | 450 mm | 730 mm | 1,000 mm |
| 工件重量 | 最大20 kg(可选50 Kg) | ||
| 工件尺寸 (最大长度) | 450 mm | 730 mm | 1,000 mm |
| 测量分辨率 | 0.01 mm-0.0001 mm | ||
| (长度/直径) | 0.001 inch-0.0001 inch | ||
| 测量分辨率 (角度) | 0.01-0.0001° | ||
| 极限误差(平行长度测量的 偏差，直径，EBXZ,MPE*) | ≤(1+l/150)μm(1单位mm) | ||
| 极限误差(平行长度测量的 偏差，Z向长度，EBXZ,MPE*) | ≤(2+1/200)μm(I单位mm) | ||
| *在t=20+2℃ 时，在回火处理工件的光滑的表面(Rz<1μm)DIN EN ISO 10360-7 | |||
| 驱动器 | |
| 移动速度Z | 最大200 mm/s |
| 移动速度X1 | 最大200 mm/s |
| 移动速度X2 | 最大50 mm/s |
| 旋转速度C | 最大1201/min |
| 移动速度Y | 最大50 mm/s |
| 电动尾架移动速度 | 最大33 mm/s |
| 光学元件 | 远心精密镜头：绿色照明，在闪光模式下有更大的光输出。像场约为15×10mm, 宽 / 高 |
| 相机 | 带USB接口的CMOS矩阵，过滤算法排除污物颗粒 |
| 运算电脑 | 标准触屏电脑Windows 101OT LTSC 工业触屏电脑(可选) |
| 环境条件 | |
| 操作温度 | +10℃-+40℃ |
| 建议工作温度 | +15℃-+35℃ |
| 储藏/运输温度 | -10℃-+50℃ |
| 允许湿度 | 最大90%(非冷凝) |
| 时间温度梯度 | <1K/h |
| 空间温度梯度 | <1K/h 操作空间 |
| 气 压 | 1,000 hPa±200 hPa |
| 允许噪音 | <75 dB(A) |
| 电气连接 | |
| 电压 | 90-240 V |
| 电流频率 | 50/60 Hz |
| 功率 | 最大850 VA |
| 噪音等级 | <70 dB(A) |
