MarShaft SCOPE 1000 plus
马尔接触式轴测量系统

MarShaft SCOPE 1000 plus 3D 在苛刻制造环境中直接用于光学和触觉测量。除了对旋转对称工件进行标准测量外，其 100% 3D 功能也可用于之前只能由 3D 坐标或齿轮测量机器完成的特征。

产品信息

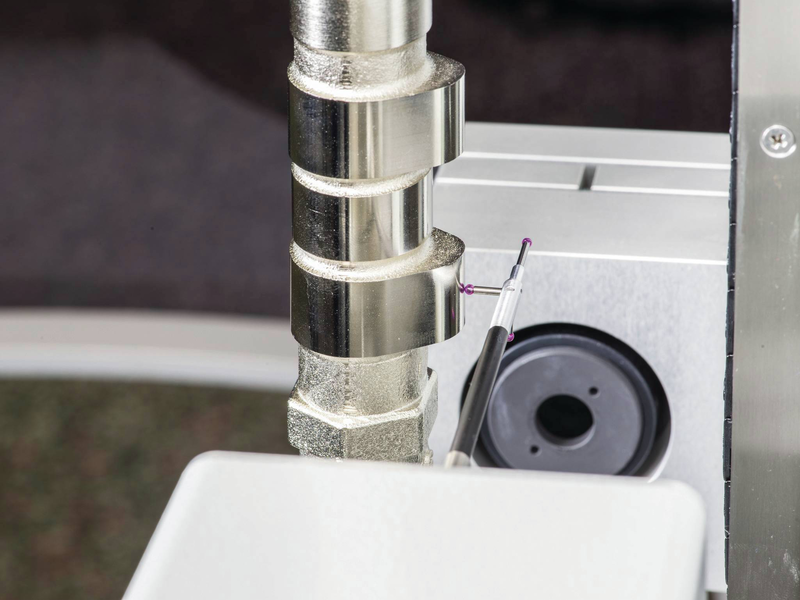

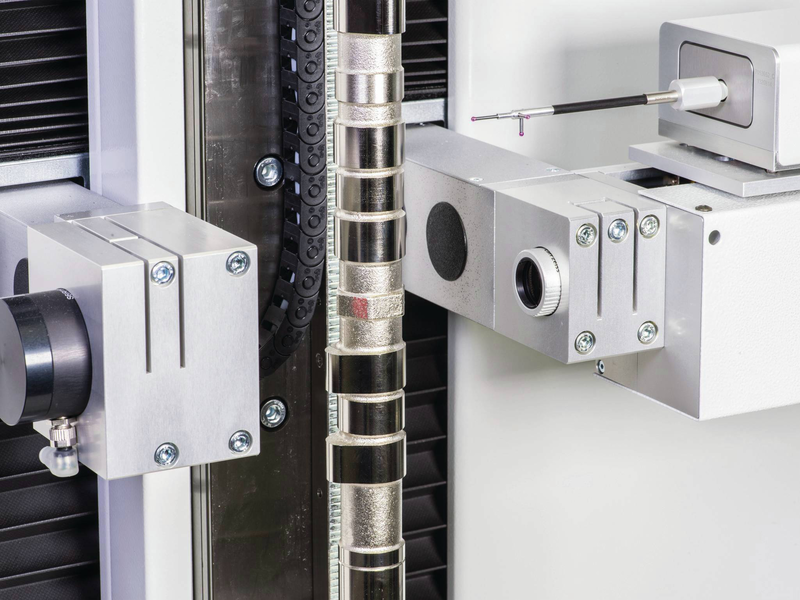

Mahr马尔 专门从事凸轮轴应用和近期的（可选）直与斜齿圆柱齿轮，其新 MarShaft SCOPE 1000 plus 3D 测量站提供了全新的测量技术：光学和触觉传感器的结合首次实现了 3D 功能，从而可在一次设置中完成全部工件检测。为此，Mahr马尔 增强了其非常成功的 MarShaft SCOPE 750 plus 测量站。此产品现在有新的 2D 测头系统、电动尾座和线性轴校准。矩阵相机只需几秒即可以光学方式测量直径、长度、半径、形状、位置特征、凸轮角度和凸轮螺距等特征。选配的 2D 测头可以记录无法光学测量的特征：凹形凸轮轮廓、柱形齿轮上的所有标准齿轮参数、轴向跳动、轴向上的参考元素，例如轴向槽。触觉和光学系统是在一个坐标系中校准的。测量站使用 MarWin 软件平台提供全面的 3D 功能。

用户使用 MarShaft SCOPE 600 plus 3D 可获得新测量解决方案的多种优势：

自动测量任务更

快更可靠：传统

坐标测量技术需要 30 到 40 分钟才能测量

一个工件，而 Mahr马尔 测量站只需九分钟便可测量一个

四气缸凸轮轴。

性能特征一览：

·凸轮轴的全套测量，包括凸轮角度和所有标准凸轮轮廓

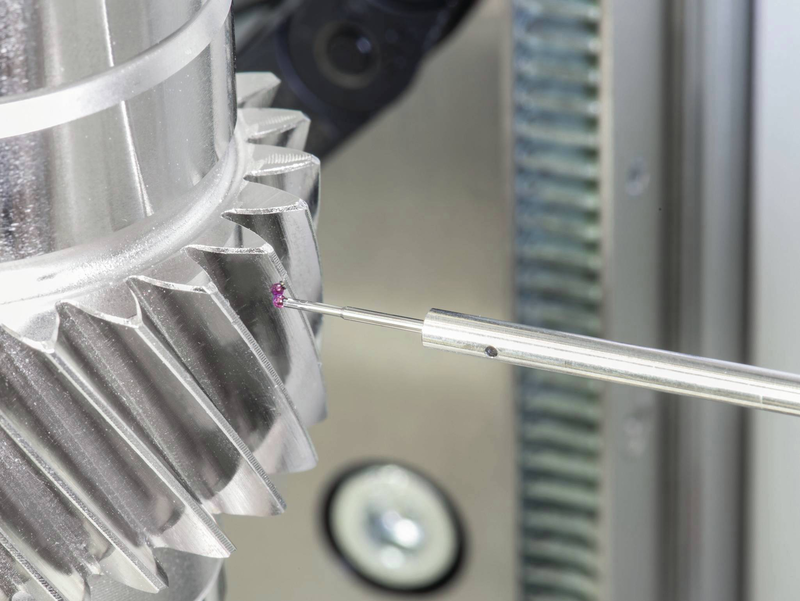

·圆柱齿轮上齿轮的测量

·轮廓元素测量

·高精度形位测量

·直接测量参考（例如 2 平面或导向键槽）

·导向键槽的测量

·测量盲孔

·新 2D 测头 100% 3D 功能

·额外的 Y 测量轴

·线性轴专用校准 (Z-X-Y)

·MarShaft Professional 软件

·手动控制面板以及更多...
